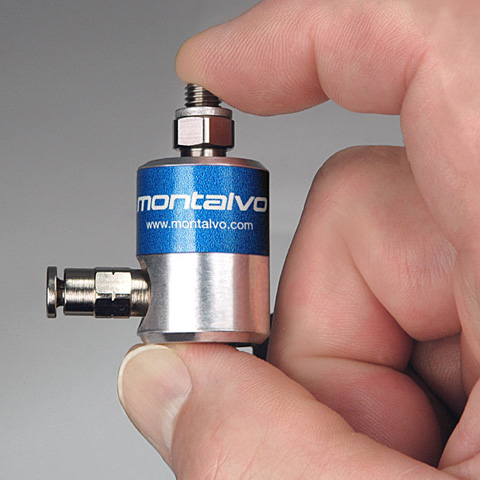

    Micro Rotary Union (MRU)

  • Mikro-Drehdurchführung

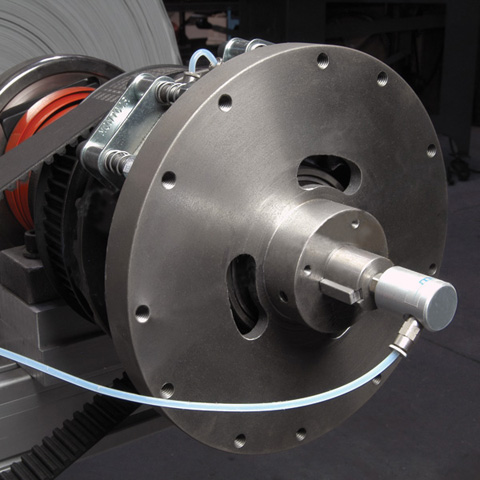

    MRU installed on clutch

Mikro-Drehdurchführung

Die Montalvo Mikro-Drehdurchführung ist eine rotierende, mechanische Vorrichtung, die den Luftdurchsatz zu und von einer rotierenden Ausrüstung ermöglicht. Sie wird an Maschinen verwendet, die während der Rotation einen konstanten Luftdurchsatz benötigen und sie kann für Drehzahlen bis zu 7000 U/min mit einem maximalen Luftdruck von 5,25 bar (75 psi) eingesetzt werden.

Mit ihrer kleinen Größe ist sie ideal für Anwendungen mit begrenztem Bauraum. Die MRU besitzt Mikro-Präzisionsinstrumentenlager mit einer Kohle-Gleitringdichtung. Die Welle besteht aus widerstandsfähigem Edelstahl.

  • Übersicht
  • Unterlagen und Zeichnungen

Die Gleitringdichtung
Sie besteht aus einem leistungsfähigen und haltbaren Kohlegleitring  mit langer Lebensdauer.

Die Lager
Kugellager, wartungsfreie Präzisionsinstrumentausführung.

Die Welle
Bestehend aus widerstandsfähigem, korrosions- und verschleißfestem Edelstahl.

Das Gehäuse
Ein aus einem Stück bestehendes Aluminiumgehäuse schützt die inneren Bauteile.

Die Größe
Eine der kleinsten Drehvorrichtungen mit einem derartigen Leistungsvermögen auf dem Markt.

Geringer Reibungswiderstand
Ideal für empfindliche  Anfahrvorgänge und Anwendungen in kleinerem Maßstab.

Großer Einsatzbereich
Für Anwendungen bis zu 7000 U/min und/oder 5,25 bar (75psi).

Für zusätzliche Informationen über die Mikro-Drehdurchführung laden Sie bitte unser entsprechendes Datenblatt herunter MRU Datenblatt.

Downloads

Zeichnungen

US-Maßeinheiten
PDF DWG SLDPRT STEP
Metrisch
PDF DWG SLDPRT STEP
