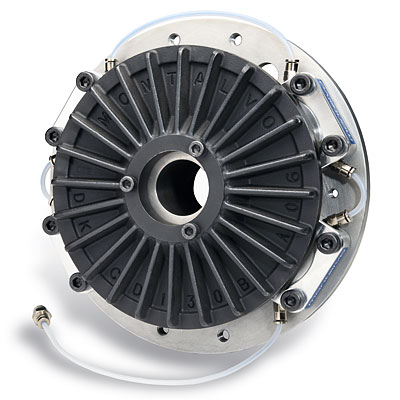

CS Series Tension Brake
Die für leichte Einsatzfälle ideal geeigneten Bremsen der CS-Serie zeichnen sich durch eine niedrige Bauweise sowie hohe Leistung und geringes Trägheitsmoment aus. Der Einbau einer CS-Bremse dauert nur einige Minuten und sie können sofort weitermachen, schneller und mit besserer Bremsleistung.
Niedrige Bauweise
Mit ihrer kompakten, niedrigen Bauweise ist die CS ideal für Anwendungen wie Bahndruck, Schmalbahnen, Flexodruck, Aufkleber/Etiketten-Druck, Rollenschneidmaschinen, Stanzen und weitere kleine Einsatzfälle.
Mehrere Drehmomentbereiche
Die Bahnspannungsbremsen der CS-Serie sind zur Erweiterung des Drehmomentbereichs in zwei Größen lieferbar, um die Anforderungen Ihrer Anwendung zu erfüllen.
Schnelle und einfache Installation
Schieben Sie die Bremse einfach auf Ihre Welle mit Passfeder auf, sichern sie mit Arretierungsstift und Madenschraube und montieren die Bremsmodule – schon sind Sie betriebsbereit, können Druckluft aufgeben und starten.
Wirtschaftlich
Die Bahnspannungsbremsen der CS-Serie sind branchenweit eine der wirtschaftlichsten Optionen für kleine Bremsen ohne Einbußen an Leistung und Regelung.
Hohe Leistung, niedriges Trägheitsmoment
Der große Drehmomentbereich erweitert die Möglichkeiten Ihrer Anwendung bei gleichzeitiger Vermeidung des Nachziehens.
Geringe Wartung
Die Bahnspannungsbremsen der CD-Serie optimieren Ihre Produktivität und erfordern mit ihrem leichten und schnellen Bremsbelagwechsel nur einen geringen Wartungsaufwand.
Hohe Wärmeableitung und große Leistung
Wir als Marktführer für Hochleistungsbremsen für leichte Anwendungen garantieren Ihnen, dass Ihr Prozess von Anfang an richtig läuft. Die spezielle Ausführung der Kühlrippen führt zu einer maximalen Wärmeableitung und optimiert die Leistung und Lebensdauer Ihrer Bahnspannungsbremse der CD-Serie.
Für weitere Informationen über die Bahnspannungsbremsen der CS-Serie laden Sie bitte das entsprechende Datenblatt herunter.
CS-100 Bahnspannungsbremsen liefern Drehmomente bis zu 22,5 Nm, je nach Anzahl und Ausführung der eingebauten Bremsbeläge. Die nachstehende Tabelle zeigt die entsprechenden Ausgangsdrehmomente in Abhängigkeit der Anzahl Bremsbeläge (1 bis 4) und des Reibungskoeffizienten.
| Gesamter Drehmomentbereich (in-lb) | Wellendurchmesserbereich | Bremsscheibendurchmesser | Zeichnungen |
|---|---|---|---|
| 0.22 – 300 | 0.5″ – 1″ | 5.632″ | PDF DWG SLDPRT STEP |
| Modell | Angebotsanfrage | Bremsdrehmoment über Bremsbelag-Reibungskoeffizient | |||||
|---|---|---|---|---|---|---|---|
| Niedrig COF | Mittel COF | Hoch COF** | |||||
| Min. Drehmoment (in-lb) | Max. Drehmoment (in-lb) | Min. Drehmoment (in-lb) | Max. Drehmoment (in-lb) | Min. Drehmoment (in-lb) | Max. Drehmoment (in-lb) | ||
| CS-101 | Angebot | 0.22 | 16 | 0.67 | 50 | 1 | 75 |
| CS-102 | Angebot | 0.22 | 33 | 0.67 | 100 | 1 | 150 |
| CS-103 | Angebot | 0.22 | 50 | 0.67 | 150 | 1 | 225 |
| CS-104 | Angebot | 0.22 | 66 | 0.67 | 200 | 1 | 300 |
*Das kleinste Drehmoment basiert auf 0,07 bar an 1 Belag. Das maximale Drehmoment basiert auf 5 bar an allen Belägen.
** Bremsbeläge mit hohem Reibungskoeffizienten sind Standardbeläge für alle Bremsen.
Modell CS-130 Bahnspannungsbremsen liefern Drehmomente bis zu 45 Nm je nach Anzahl und Ausführung der eingebauten Bremsbeläge. Die nachstehende Tabelle zeigt die entsprechenden Ausgangsdrehmomente in Abhängigkeit der Anzahl Bremsbeläge (1 bis 6) und des Reibungskoeffizienten.
| Gesamter Drehmomentbereich (in-lb) | Wellendurchmesserbereich | Bremsscheibendurchmesser | Zeichnungen |
|---|---|---|---|
| 0.29 – 600 | 7/8″ – 1 3/8″ | 6.89″“ | PDF DWG SLDPRT STEP |
| Modell | Angebotsanfrage | Bremsdrehmoment über Bremsbelag-Reibungskoeffizient | |||||
|---|---|---|---|---|---|---|---|
| Niedrig COF | Mittel COF | Hoch COF** | |||||
| Min. Drehmoment (in-lb) | Max. Drehmoment (in-lb) | Min. Drehmoment (in-lb) | Max. Drehmoment (in-lb) | Min. Drehmoment (in-lb) | Max. Drehmoment (in-lb) | ||
| CS-131 | Angebot | 0.29 | 22 | 0.85 | 66 | 1.3 | 100 |
| CS-132 | Angebot | 0.29 | 44 | 0.85 | 133 | 1.3 | 200 |
| CS-133 | Angebot | 0.29 | 66 | 0.85 | 200 | 1.3 | 300 |
| CS-134 | Angebot | 0.29 | 88 | 0.85 | 266 | 1.3 | 400 |
| CS-135 | Angebot | 0.29 | 110 | 0.85 | 333 | 1.3 | 500 |
| CS-136 | Angebot | 0.29 | 132 | 0.85 | 396 | 1.3 | 600 |
*Das kleinste Drehmoment basiert auf 0,07 bar an 1 Belag. Das maximale Drehmoment basiert auf 5 bar an allen Belägen.
** Bremsbeläge mit hohem Reibungskoeffizienten sind Standardbeläge für alle Bremsen.
