Verfasst von: Doug Brockelbank, Anwendungsspezialist, Vertriebsabteilung, The Montalvo Corp.
Die exklusiv von Montalvo gelieferte „Variable Wrap Angle Technology™“ bringt Verbesserungen bei der normalen Bahnspannungsmessung und Regelung, da hier die Bahnspannungs-Tastrolle nicht mehr mit einer Eingangs- oder Ausgangs-Umlenkwalze isoliert werden muss. Dies vermeidet Kosten und verkleinert den Flächenbedarf der Maschine.

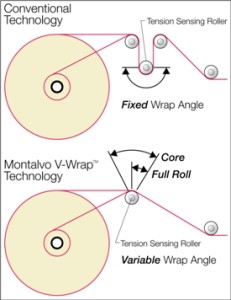

Diagram Illustrating Variable Wrap Angle Technology
Diese Technologie ermöglicht die Installation von Kraftmessdosen zur Bahnspannungsmessung und Regelung entweder auf der ersten Spannwalze nach der Abrollen oder auf der letzten Spannwalze vor dem Aufwickeln. Die Grundfläche der Maschine wird hierdurch verkleinert und man spart Geld, da man mit weniger Spannwalzen auskommt.
Weiterhin kann man mit dieser Technologie eine Closed-Loop Bahnspannungsregelung in den Fällen nachrüsten, wo dies bisher wegen Platzmangel und aus Kostengründen nicht möglich war. Ebenso wird dieses System dort eingesetzt, wo das verarbeitete Material die Rolle nur auf einer Seite berühren darf, wie bei empfindlichen Beschichtungen oder Klebstoffen.
Die Variable Wrap Angle Technology™ ist auf allen Montalvo Bahnspannungsregelungen auf CB-64 Basis vorhanden. Der CB-64 Regler ist der einzige in der Industrie verfügbare, eigenständige Bahnspannungsregler mit dieser Möglichkeit.
Bis jetzt erfordert eine genaue Bahnspannungsregelung einen gleichbleibenden Umschlingungswinkel um die Tastrolle oder Kraftmessdosenwalze. Wenn sich der Winkel um die Kraftmessdosenwalze ändert, wie bei einem sich stetig verändernden Durchmesser einer abgerollten oder aufgewickelten Materialrolle, ändert sich auch die auf der Kraftmessdose einwirkende Kraft. Bei einem Closed-Loop Regelungssystem ergibt dies ungenaue Bahnspannungs-Messwerte und eine ungleichmäßige Bahnspannungsregelung. Hier müssten die Kraftmessdosen mindestens an der zweiten Walze nach dem Abrollen oder an der vorletzten Walze vor dem Aufwickeln befestigt werden, um einen gleichbleibenden Umschlingungswinkel an der Bahnspannungswalze zu haben. Dies kann in einigen Fällen, insbesondere bei Nachrüstungen mit beschränkten Platzverhältnissen und/oder wegen der Kosten einer weiteren Spannwalze nicht möglich sein.
Mit der exklusiven Montalvo Variable Wrap Angle Technology™ kann man jetzt die erste oder letzte Walze für die Messung und Regelung der Bahnspannung benutzen. Mit der Eingabe von einigen Schlüsselwerten und der Überwachung des Abroll- oder Aufwickel-Rollendurchmessers kann man mit dem Montalvo Algorithmus die genaue Bahnposition errechnen und den veränderten Winkel um die Kraftmessdosenwalze kompensieren. Hierdurch erhält man eine präzise und zuverlässige Bahnspannungsregelung mit einer Spannrolle weniger im System.
Diese Funktion ist Standard auf allen CB-64 Bahnspannungsreglern mit Kraftmessdose. Der CB-64 Regler kann als Abrollregler, Aufwickelregler und Zwischenwalzen Bahnspannungsregler konfiguriert werden. Andere für den Benutzer nützliche Funktionen sind auch die progressive Anpassungstechnologie, weicher Start und Nachlaufverhinderung, Automatisches Range Expander Modul für eine optimale Bremsleistung und Feldbus-Kommunikationsprotokolle mit großer Flexibilität.
Die Variable Wrap Angle Technology™ besteht auf folgenden Montalvo Bahnspannungsreglern: dem neuesten X-3400HD Bahnspannungsregler , dem DTI-3400HD Tänzerregler mit Anzeige und dem D-3400HD Tänzerregler
The Montalvo Corporation ist ein Spezialist für die Untersuchung, Aufrüstung und Wartung von Ausrüstungen zur Bahnspannungsregelung seiner Kunden. Seit 60 Jahren hat Montalvo eine große Palette von Produkten zur Bahnspannungsregelung für die verarbeitende Industrie für Papier, Folien, Vliesstoffe und Plastikfolien hergestellt und gewartet. Die Produkte von Montalvo umfassen Bremsen, Kupplungen, elektronische Bahnspannungsregler, Kraftmessdosen, Anzeigegeräte, Bahnführungsausrüstungen und Sicherheitsspannfutter.
